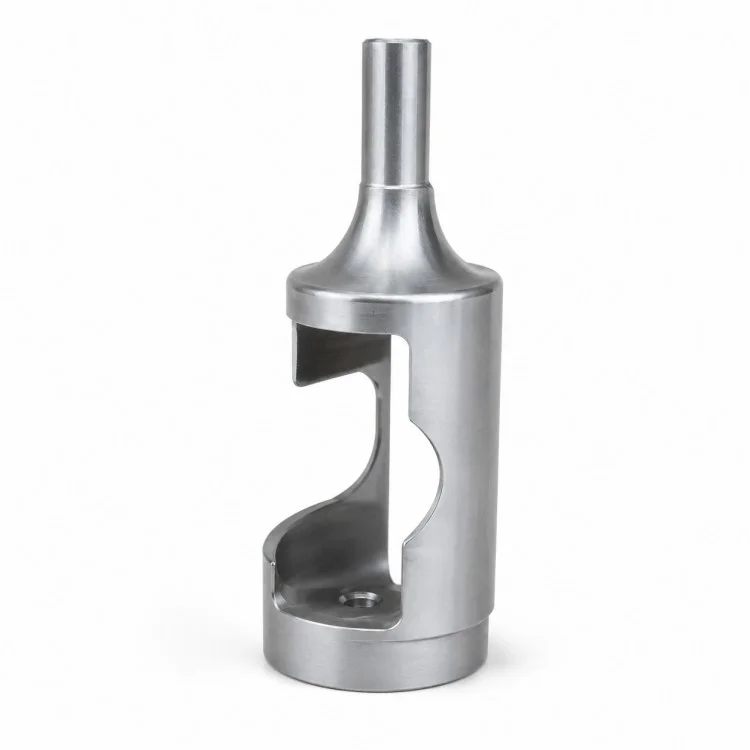

ตัวเรือนทรงกระบอกเปิดด้านกลึง CNC ที่มีความแม่นยำ

สำหรับผู้ซื้อที่จัดหาตัวเรือนทรงกระบอกแบบเปิดด้านข้างด้วยเครื่องจักร CNC ที่มีความแม่นยำ Xiangxing Xin นำเสนอการตัดเฉือนแบบเขียนแบบสำหรับส่วนประกอบที่รวมรูปทรงทรงกระบอกแบบหมุนเข้ากับการกัดภายในแบบลึกและการตัดด้านข้างขนาดใหญ่ โครงสร้างนี้จะแตกต่างจากตัวเครื่องแบบปิดทั่วไป โดยปล่อยให้ส่วนหนึ่งของห้องภายในถูกเปิดออก ซึ่งทำให้การติดตั้ง ตรวจสอบ ปรับแต่ง หรือการเคลื่อนย้ายส่วนประกอบการผสมพันธุ์ทำได้ง่ายขึ้น

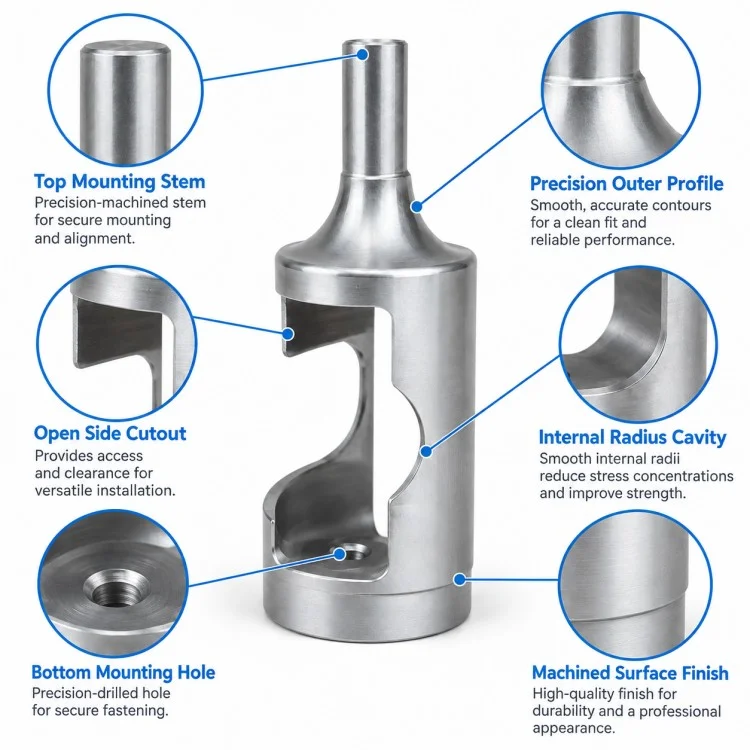

ส่วนบนถูกสร้างขึ้นเป็นก้านทรงกระบอกที่แคบกว่าซึ่งเชื่อมต่อกับตัวเครื่องหลักผ่านโปรไฟล์การเปลี่ยนผ่านที่ราบรื่น พื้นที่นี้อาจทำหน้าที่เป็นเพลากำหนดตำแหน่ง ส่วนเชื่อมต่อ หรือเส้นผ่านศูนย์กลางอ้างอิง ทั้งนี้ขึ้นอยู่กับการประกอบของลูกค้า การเปลี่ยนระหว่างก้านและตัวเครื่องที่ใหญ่ขึ้น จำเป็นต้องมีการควบคุมการตัดเฉือนที่มั่นคง เพื่อรักษาจุดรวมศูนย์และหลีกเลี่ยงความเข้มข้นของความเค้นที่ไม่จำเป็น

ตัวเครื่องหลักมีหน้าต่างที่เปิดอยู่ขนาดใหญ่ซึ่งขยายเข้าไปในช่องภายใน โดยทั่วไป การสร้างคุณสมบัตินี้ต้องใช้การกลึงและการกัดแบบประสานงาน แทนที่จะกลึงภายนอกธรรมดาเพียงอย่างเดียว ดังนั้นรัศมีมุมภายใน ความหนาของผนัง ความกว้างของช่องเปิด และส่วนรองรับที่เหลือจึงควรได้รับการควบคุมตามภาระทางกลและระยะห่างของชิ้นส่วนผสมพันธุ์ที่ระบุในภาพวาด

ที่ส่วนล่างสุด พื้นผิวติดตั้งด้วยเครื่องจักรและรูตรงกลางช่วยให้มีการอ้างอิงการประกอบเพิ่มเติมเซียะเหมิน Xiangxing Xin อุตสาหกรรมและการค้า Co., Ltd.สามารถสร้างการตรวจสอบรอบๆ ห่วงโซ่การทำงานจริงของชิ้นส่วน รวมถึงเส้นผ่านศูนย์กลางของก้าน ความร่วมศูนย์ของตัวเครื่อง ตำแหน่งโพรง ตำแหน่งรูยึด และหน้าอ้างอิงด้านล่าง แทนที่จะรักษาพื้นผิวที่ใช้งานไม่ได้ทั้งหมดด้วยข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้เหมือนกัน

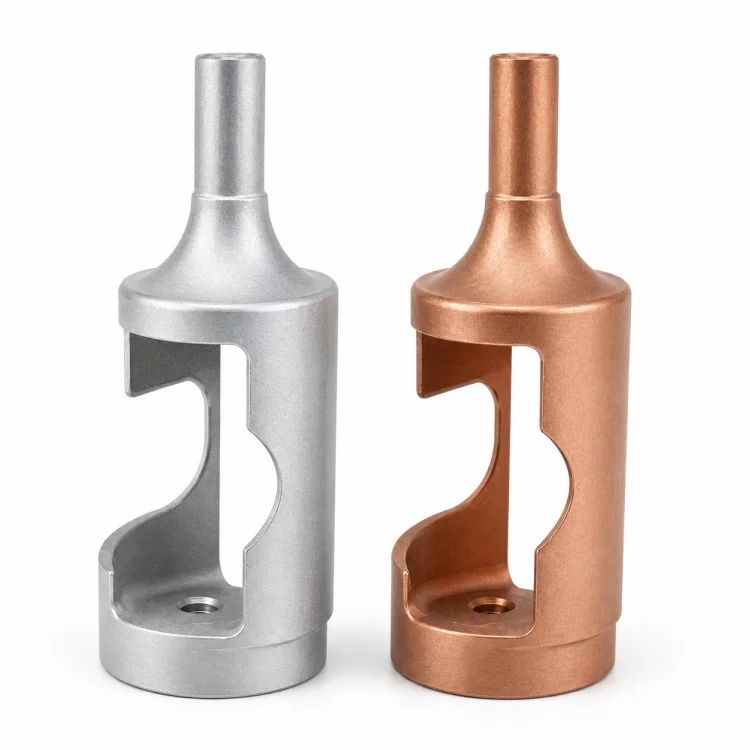

สำหรับต้นแบบที่มีปริมาณน้อยหรือการผลิตซ้ำ ตัวเสื้อทรงกระบอกแบบเปิดด้านกลึง CNC ที่มีความแม่นยำสามารถผลิตได้จากเกรดโลหะที่แตกต่างกัน และจัดให้มีการตกแต่งพื้นผิวที่เหมาะสมตามสภาพแวดล้อมการทำงานของลูกค้า ความต้องการด้านขนาด และกระบวนการประกอบขั้นปลายน้ำ

ข้อมูลจำเพาะของผลิตภัณฑ์

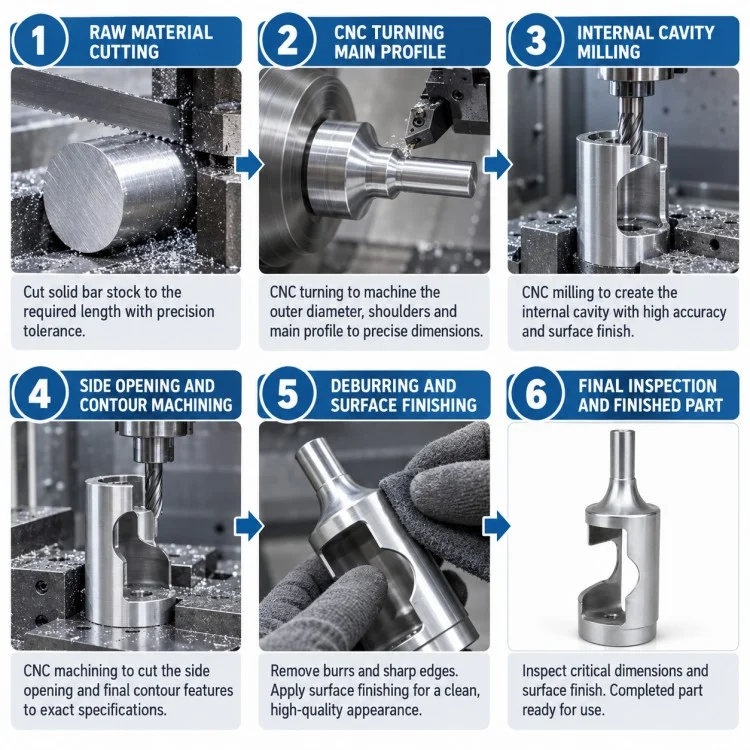

กระบวนการตัดเฉือน

การหมุนพื้นผิวอ้างอิงทรงกระบอก

เส้นผ่านศูนย์กลางภายนอก ก้านด้านบน ฐานด้านล่าง และส่วนอ้างอิงที่มีศูนย์กลางร่วมกันหลักสามารถกำหนดได้โดยการกลึง CNC ก่อน คุณลักษณะเหล่านี้ช่วยให้มีจุดอ้างอิงที่มั่นคงสำหรับการกัดครั้งต่อไป

งานกัดหน้าต่างด้านข้าง

ช่องเปิดด้านข้างขนาดใหญ่จำเป็นต้องทำการกัดหลังจากกำหนดรูปทรงทรงกระบอกพื้นฐานแล้ว การเข้าถึงเครื่องมือ รัศมีมุม และความหนาของผนังที่เหลือควรวางแผนร่วมกันเพื่อหลีกเลี่ยงไม่ให้ด้านรองรับของตัวเรือนอ่อนลง

การตัดเฉือนช่องภายใน

ช่องด้านในที่เปิดโล่งมีพื้นผิวโค้งและเว้าซึ่งอาจต้องมีการตัดเฉือนหลายทิศทาง ขึ้นอยู่กับการวาดขั้นสุดท้าย ความยาวและความแข็งแกร่งของเครื่องมือเป็นสิ่งสำคัญเมื่อตัดเฉือนพื้นที่ภายในที่ลึกยิ่งขึ้น

คุณลักษณะการติดตั้งด้านล่าง

· รูยึดด้านล่างและพื้นผิวการผสมพันธุ์สามารถเสร็จสิ้นได้ตามความสัมพันธ์ของตำแหน่งที่ต้องการกับแกน ตัวเครื่อง หลัก

การตรวจสอบขั้นสุดท้าย

ขนาดที่สำคัญจะได้รับการตรวจสอบตามฟังก์ชันการประกอบ โดยเฉพาะเส้นผ่านศูนย์กลางศูนย์กลาง ตำแหน่งโพรง ความกว้างของช่องเปิด ความหนาของผนัง และการอ้างอิงการติดตั้ง

การเปรียบเทียบผลิตภัณฑ์

คำถามที่พบบ่อย

Q1: สามารถปรับแต่งขนาดและรูปร่างของช่องเปิดด้านข้างได้หรือไม่?

ใช่. ความกว้างของช่องเปิด ความสูง รัศมีภายใน และความหนาของผนังที่เหลือสามารถผลิตได้ตามแบบของลูกค้า

Q2: คุณสามารถตัดเฉือนเพลาด้านบนและตัวเครื่องเป็นชิ้นเดียวได้หรือไม่?

ใช่. เมื่อขนาดวัสดุและรูปทรงเอื้ออำนวย ก็สามารถตัดเฉือนส่วนประกอบจากชิ้นงานชิ้นเดียวได้ ซึ่งช่วยลดส่วนต่อประสานการประกอบและรักษาความสม่ำเสมอของตำแหน่ง

Q3: แนะนำวัสดุอะไร?

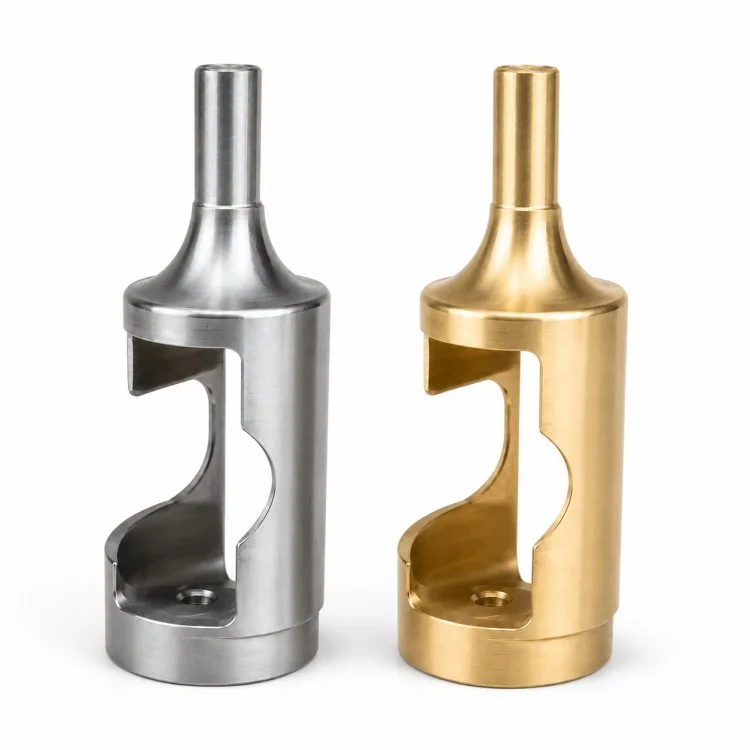

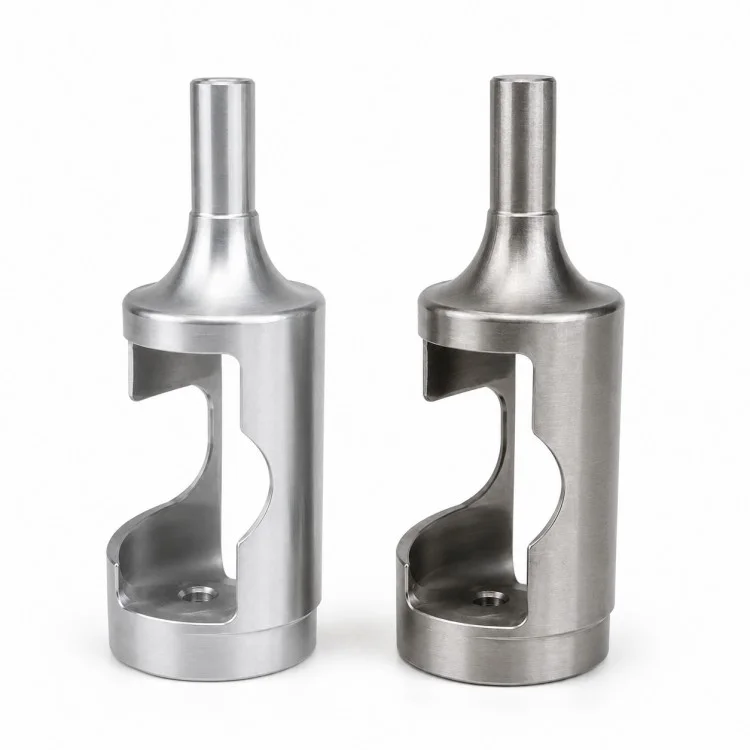

ควรเลือกวัสดุตามน้ำหนัก สภาพแวดล้อมการกัดกร่อน น้ำหนัก และข้อกำหนดการผสมพันธุ์ อลูมิเนียม สแตนเลส เหล็กคาร์บอน/โลหะผสม และทองเหลืองเป็นตัวเลือกทั่วไป

คำถามที่ 4: คุณสามารถสร้างต้นแบบเพียงอันเดียวได้หรือไม่

ใช่. MOQ สามารถเริ่มต้นได้ตั้งแต่ 1 ชิ้นสำหรับการตรวจสอบต้นแบบ

Q5: มีเงื่อนไขการชำระเงินอะไรบ้าง?

เงื่อนไขการชำระเงินได้รับการยืนยันตามมูลค่าการสั่งซื้อ ปริมาณ และขั้นตอนความร่วมมือ และจะระบุไว้ในใบเสนอราคาหรือใบแจ้งหนี้ Proforma เราสามารถประเมินข้อกำหนดการชำระเงินของบริษัทของคุณได้ และเราค่อนข้างยืดหยุ่นในเรื่องนี้

คำถามที่ 6: จะเกิดอะไรขึ้นหากพบปัญหาเกี่ยวกับมิติหลังการส่งมอบ

หากคุณพบปัญหาด้านขนาดหรือการผลิตหลังจากได้รับสินค้า โปรดส่งรูปถ่าย บันทึกการวัด หรือผลการตรวจสอบ เจ้าหน้าที่วิศวกรของเราจะตรวจสอบปัญหาโดยอ้างอิงถึงแบบ บันทึกการผลิต และข้อมูลการตรวจสอบ และจะให้คำตอบภายใน 2 ชั่วโมงเป็นอย่างเร็วที่สุด หลังจากนั้นเราจะหารือเกี่ยวกับวิธีแก้ปัญหาที่เหมาะสม

คำถามที่ 7: ควรใช้รูปแบบการวาดภาพใด

ไฟล์ STEP หรือ SolidWorks มีประโยชน์สำหรับการตรวจสอบเรขาคณิต ในขณะที่ภาพวาด PDF หรือ DWG/DXF ควรระบุขนาด ความคลาดเคลื่อน ข้อกำหนดของวัสดุ และพื้นผิวได้อย่างชัดเจน

ข้อดีของโรงงานโดยตรง

เซียะเหมิน Xiangxing Xin อุตสาหกรรมและการค้า Co., Ltd.ให้การสนับสนุนการผลิตโดยตรงของ Xiangxing Xin สำหรับส่วนประกอบที่อยู่อาศัยที่ซับซ้อน ซึ่งผสมผสานการกลึงและการกัดเข้าด้วยกัน แทนที่จะอาศัยโครงสร้างมาตรฐานที่มีจำหน่ายทั่วไป

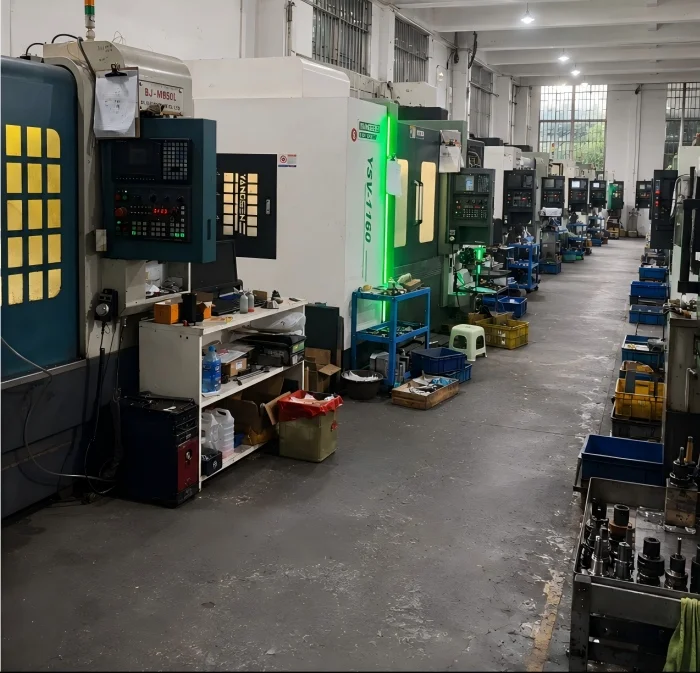

ความสามารถในการผลิต Turn-Mill

โรงงานมีเครื่องกลึง CNC และอุปกรณ์กลึงสำหรับตัวทรงกระบอก เพลา ไหล่ และการกัดรองภายในขั้นตอนการผลิตเดียว

การตัดเฉือน 3 แกน, 4 แกน และ 5 แกน

สำหรับหน้าต่างที่เปิดอยู่ ช่องลึก ลักษณะด้านข้าง หรือทิศทางการเข้าเครื่องมือยาก การตัดเฉือนแบบหลายแกนมีตัวเลือกเพิ่มเติมสำหรับการวางแผนกระบวนการ

เหมาะสำหรับโครงสร้างชิ้นเดียวที่ซับซ้อน

การผลิตตัวเครื่องเป็นส่วนประกอบด้วยเครื่องจักรชิ้นเดียวสามารถลดรอยต่อหรือชิ้นส่วนที่ประกอบแยกจากกัน ซึ่งมีประโยชน์เมื่อความสม่ำเสมอของตำแหน่งมีความสำคัญมากกว่าการลดเวลาการตัดเฉือนให้เหลือน้อยที่สุด

การตรวจสอบมิติที่สำคัญ

สำหรับตัวเรือนทรงกระบอกแบบเปิดด้านกลึง CNC ที่มีความแม่นยำ การตรวจสอบสามารถมุ่งเน้นไปที่ความสัมพันธ์ระหว่างก้านส่วนบน ตัวทรงกระบอกหลัก ช่องภายใน และคุณลักษณะการติดตั้งด้านล่าง ซึ่งมีความหมายต่อการประกอบขั้นสุดท้ายมากกว่าพื้นผิวสวยงามเพียงอย่างเดียว

ต้นแบบเพื่อผลิตซ้ำ

ขั้นต่ำเริ่มต้นที่ 1 ชิ้น โดยมีระยะเวลารอคอยสินค้าต้นแบบโดยทั่วไป 3-5 วัน และการผลิตเป็นชุดประมาณ 10-15 วันหลังจากการวาดและการยืนยันกระบวนการ
