เพลาขั้นบันไดกลึง CNC กลึงด้วยความแม่นยำ

สำหรับ OEM นั้น Xiangxing Xin คือผู้ผลิตเพลาแบบขั้นบันไดกลึงด้วยเครื่องจักร CNC ที่มีความแม่นยำ ซึ่งเน้นไปที่เพลาที่เส้นผ่านศูนย์กลางหลายอันและการอ้างอิงแนวแกนต้องทำงานร่วมกัน แทนที่จะใช้พื้นผิวทรงกระบอกต่อเนื่องเพียงจุดเดียว ส่วนประกอบจะรวมเจอร์นัลหลายอัน ไหล่การเปลี่ยน และหน้าแปลนรวมเข้าด้วยกัน เพื่อให้ชิ้นส่วนผสมพันธุ์ที่แตกต่างกันสามารถอยู่ในตำแหน่งที่กำหนดตามแนวแกนหมุนเดียวกัน

หน้าแปลนมีความสำคัญอย่างยิ่งในโครงสร้างนี้ สามารถทำหน้าที่เป็นจุดหยุดตามแนวแกน จุดอ้างอิงการติดตั้ง หรือจุดแยกระหว่างโซนการประกอบสองโซน ขึ้นอยู่กับการออกแบบอุปกรณ์ ดังนั้นจึงต้องพิจารณาตำแหน่งหน้าตัดและความหนาของเพลาร่วมกับเส้นผ่านศูนย์กลางเพลาที่อยู่ติดกัน แทนที่จะตรวจสอบเป็นคุณลักษณะภายนอกที่แยกออกจากกัน

ส่วนขั้นบันไดหลายส่วนจะกระจายไปตามความยาวของเพลา พื้นที่เหล่านี้อาจมีข้อกำหนดด้านความพอดีที่แตกต่างกัน ซึ่งหมายความว่าวารสารหนึ่งเล่มสามารถใช้เป็นพื้นผิวระบุตำแหน่งได้ ในขณะที่อีกส่วนหนึ่งเป็นเพียงพื้นที่ว่างหรือส่วนรองรับเชิงโครงสร้างเท่านั้น ความคลาดเคลื่อนขั้นสุดท้ายควรเป็นไปตามการทำงานจริงของเส้นผ่านศูนย์กลางแต่ละเส้นที่แสดงในแบบของลูกค้า

โดยปกติการวางแผนกระบวนการสำหรับชิ้นส่วนประเภทนี้จะเริ่มต้นด้วยจุดหมุนที่มั่นคง การกลึงหยาบและการเก็บผิวละเอียดจะจัดเรียงตามลำดับเจอร์นัล ตำแหน่งบ่า และหน้าหน้าแปลน เมื่อมีการระบุการสวมพอดีหรือข้อกำหนดด้านพื้นผิวที่เข้มงวดยิ่งขึ้น พื้นที่ทรงกระบอกที่เลือกอาจได้รับการเก็บผิวละเอียดหรือการเจียรเพิ่มเติมหลังการกลึงหลัก

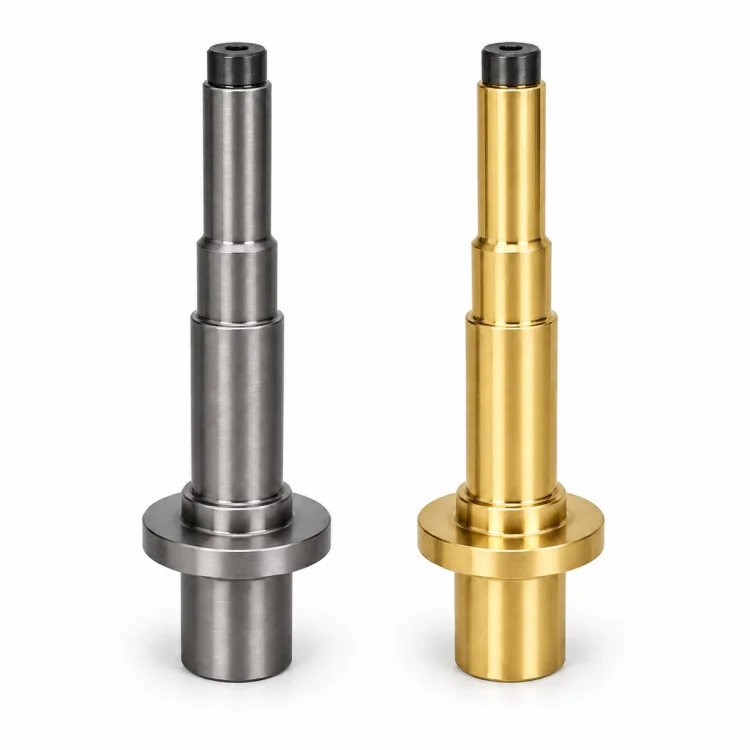

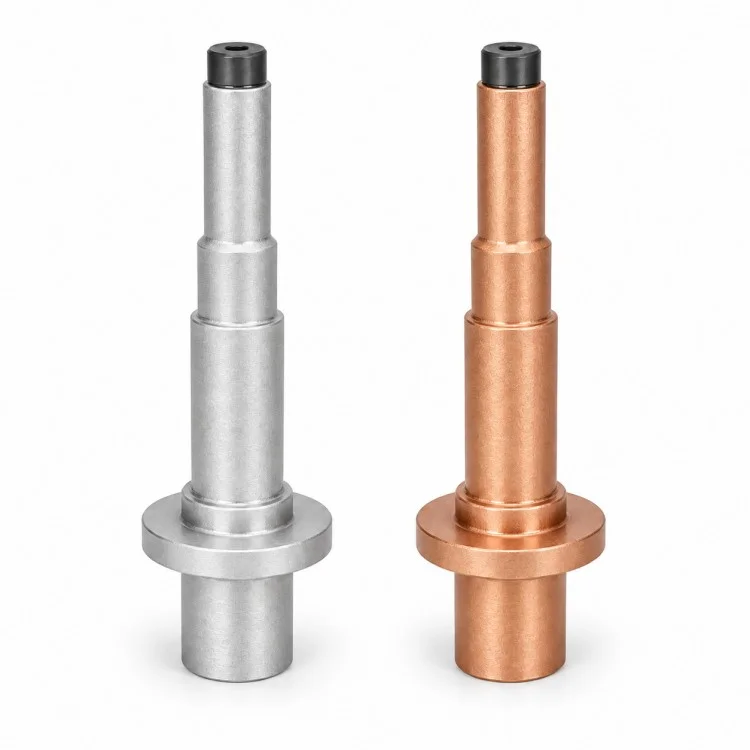

เซียะเหมิน Xiangxing Xin อุตสาหกรรมและการค้า Co., Ltd.สามารถผลิตเพลาประเภทนี้ในอะลูมิเนียมอัลลอยด์ เหล็กสแตนเลส เหล็กคาร์บอน/โลหะผสม ทองเหลือง และวัสดุแปรรูปอื่นๆ ที่ได้รับการยืนยัน การตรวจสอบสามารถมุ่งเน้นไปที่การเปลี่ยนเส้นผ่านศูนย์กลาง ระยะห่างตามแนวแกน ใบหน้าหน้าแปลน ความยาวทั้งหมด และขนาดอื่นๆ ที่ส่งผลโดยตรงต่อการติดตั้งและการจัดตำแหน่งทางกล

ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

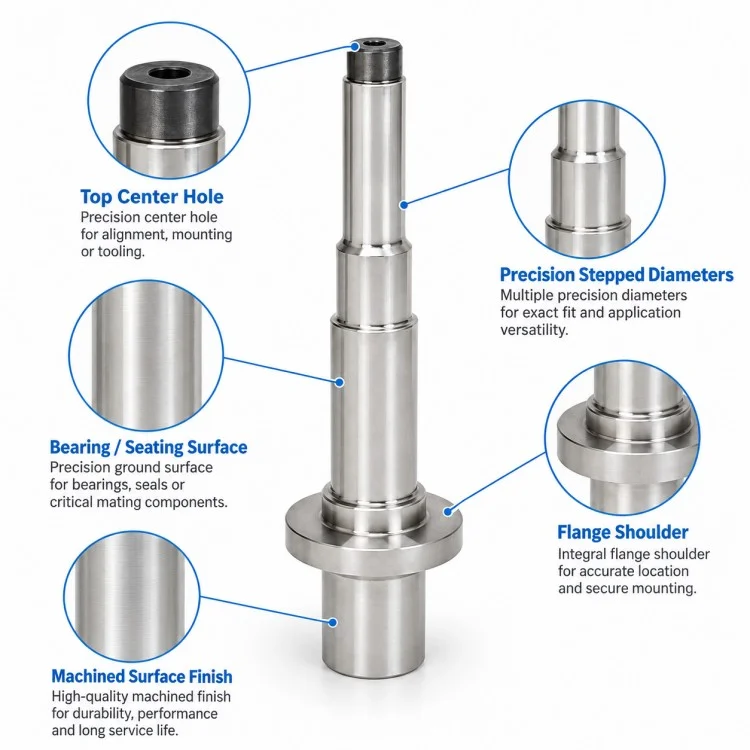

เส้นผ่านศูนย์กลางการทำงานแทนที่จะเป็นเพลาเดียว

ส่วนต่างๆ ของเพลาสามารถกำหนดเส้นผ่านศูนย์กลางและความต้องการความพอดีที่แตกต่างกันได้ ทำให้ส่วนประกอบหนึ่งสามารถเชื่อมต่อกับชิ้นส่วนผสมพันธุ์หลายชิ้นได้

หน้าแปลนแกนอินทิกรัล

หน้าแปลนสร้างการอ้างอิงแกนเชิงบวกโดยไม่ต้องมีปลอกแยกในการออกแบบที่ต้องการตัวหยุดแบบรวม

การเปลี่ยนไหล่ที่กำหนดไว้อย่างชัดเจน

บ่าหลายอันแยกส่วนการทำงานและช่วยกำหนดตำแหน่งการติดตั้งตลับลูกปืน ปลอก หรือส่วนประกอบทรงกระบอกอื่นๆ

การควบคุมมิติตามยาว

สำหรับเพลาขั้นบันไดที่มีหน้าแปลนกลึงด้วยเครื่องจักร CNC ที่แม่นยำ ระยะห่างตามแนวแกนระหว่างไหล่และหน้าแปลนอาจมีความสำคัญพอๆ กับเส้นผ่านศูนย์กลางแต่ละอัน เนื่องจากขนาดเหล่านี้จะกำหนดตำแหน่งที่ชิ้นส่วนผสมพันธุ์จะอยู่หลังการประกอบ

ความแม่นยำแบบเลือกสรร

เฉพาะพื้นผิวที่ต้องการความแม่นยำพอดีเท่านั้นจึงจำเป็นต้องมีการควบคุมที่เข้มงวดมากขึ้น ในขณะที่พื้นที่โครงสร้างที่ไม่สำคัญสามารถปฏิบัติตามค่าความคลาดเคลื่อนทั่วไปที่เหมาะสมได้

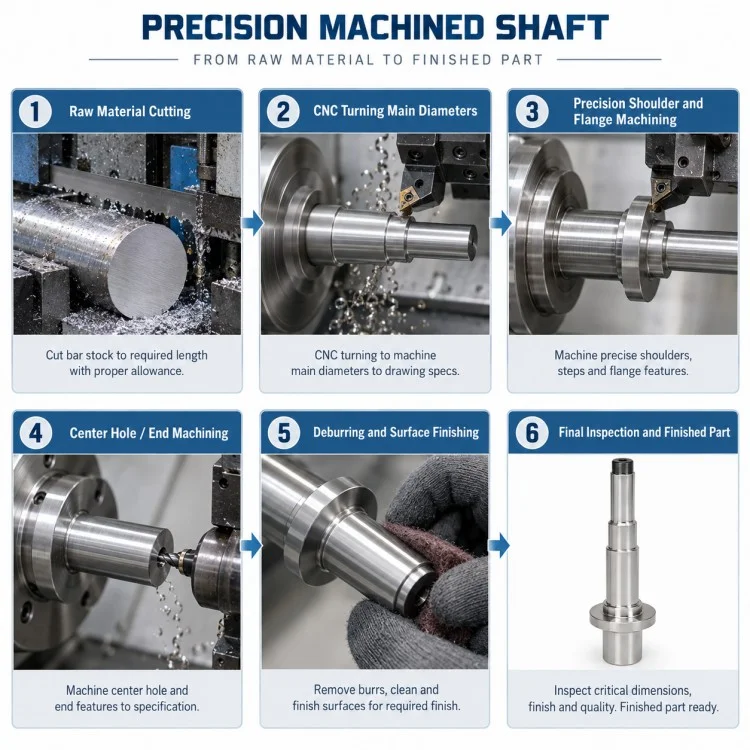

กระบวนการผลิต

คำถามที่พบบ่อย

คำถามที่ 1: เส้นผ่านศูนย์กลางแบบขั้นบันไดแต่ละอันสามารถมีพิกัดความเผื่อที่แตกต่างกันได้หรือไม่

ใช่. สามารถกำหนดพิกัดความเผื่อได้ตามการทำงานของเจอร์นัลแต่ละอัน แทนที่จะใช้พิกัดความเผื่อหนึ่งค่ากับเพลาทั้งหมด

คำถามที่ 2: สามารถควบคุมตำแหน่งหน้าแปลนเป็นมิติแนวแกนวิกฤตได้หรือไม่

ใช่. เมื่อหน้าแปลนกำหนดตำแหน่งการประกอบ ตำแหน่งใบหน้าของหน้าแปลนจะถือเป็นมิติอ้างอิงที่สำคัญได้

คำถามที่ 3: สามารถกราวด์เจอร์นัลหลังการหมุนได้หรือไม่

ใช่ เมื่อการวาดภาพต้องมีขนาดพอดีหรือการตกแต่งพื้นผิวที่ทำให้การเจียรเหมาะสม

Q4: สามารถผลิตเพลาจากชิ้นแข็งชิ้นเดียวได้หรือไม่?

หากแบบของลูกค้าและเส้นทางวัสดุมีความเหมาะสม เพลาและหน้าแปลนแบบขั้นบันไดสามารถผลิตเป็นส่วนประกอบเดียวได้

คำถามที่ 5: ข้อมูลใดที่ช่วยให้คุณอ้างอิงส่วนนี้ได้อย่างถูกต้อง

ข้อมูลที่เป็นประโยชน์มากที่สุดประกอบด้วยเส้นผ่านศูนย์กลางเพลาทั้งหมด ความยาวแกน ขนาดหน้าแปลน ความคลาดเคลื่อนของความพอดี ความหยาบของพื้นผิว วัสดุ การอบชุบด้วยความร้อน และปริมาณการสั่งซื้อ

คำถามที่ 6: ขั้นบันไดทั้งหมดจำเป็นต้องมีพื้นผิวที่เหมือนกันหรือไม่?

ไม่ ที่นั่งแบริ่ง ตำแหน่งเจอร์นัล และพื้นผิวโครงสร้างทั่วไปอาจมีข้อกำหนดด้านความหยาบที่แตกต่างกันตามการใช้งาน

คำถามที่ 7: สามารถผลิตต้นแบบก่อนสั่งซื้อเป็นชุดได้หรือไม่

ใช่. ปริมาณต้นแบบสามารถใช้เพื่อตรวจสอบความพอดีของกุญแจและขนาดการประกอบก่อนการผลิตซ้ำ

ข้อดีของโรงงานโดยตรง

สำหรับโครงการเพลาแบบหลายขั้นตอน Xiamen Xiangxing Xin Industry and Trade Co., Ltd. ให้การสนับสนุนการผลิตโดยตรงของ Xiangxing Xin สำหรับ Precision CNC Machined Flanged Stepped Shaft จากการทบทวนทางเทคนิคผ่านการตรวจสอบและการผลิตซ้ำ

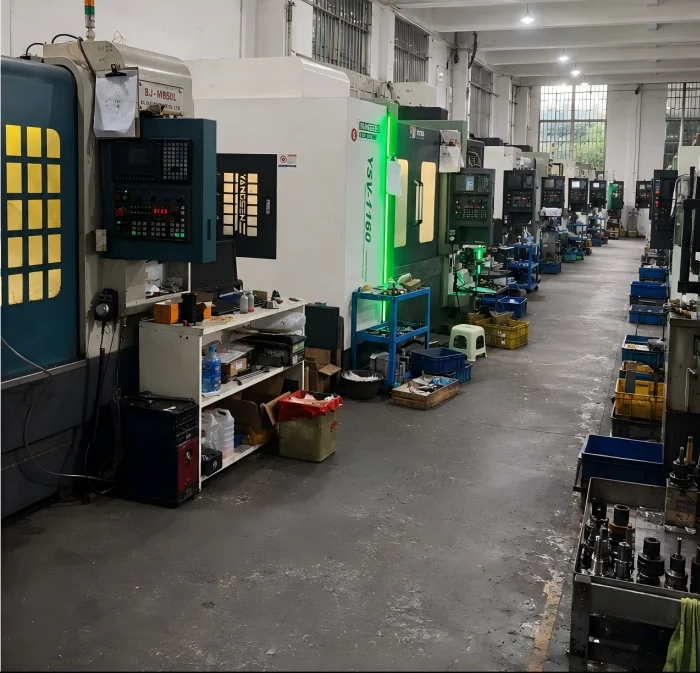

ความสามารถในการกลึงและการกลึงที่แข็งแกร่ง

โรงงานผสมผสานเครื่องกลึง CNC และอุปกรณ์กลึงเข้าด้วยกัน ช่วยให้สามารถประสานรูปทรงตามเพลาและรายละเอียดที่ไม่หมุนเพิ่มเติมได้ตามการออกแบบชิ้นส่วน

การจัดสรรความคลาดเคลื่อนในทางปฏิบัติ

แทนที่จะบังคับให้ส่วนประกอบทั้งหมดมีพิกัดความเผื่อต่ำโดยไม่จำเป็น การตรวจสอบทางวิศวกรรมสามารถระบุตำแหน่งตลับลูกปืนที่แท้จริง การหาตำแหน่งเจอร์นัลและพื้นผิวอ้างอิงตามแนวแกนก่อนการตัดเฉือน

การตรวจสอบพื้นผิวที่สำคัญ

สามารถเลือก CMM, การวัดความสูง, การตรวจสอบความหยาบ, ไมโครมิเตอร์ และอุปกรณ์ตรวจสอบอื่นๆ ได้ตามความต้องการด้านขนาดจริง

การสนับสนุนตั้งแต่ต้นแบบจนถึงการผลิต

สามารถยอมรับคำสั่งซื้อต้นแบบแบบชิ้นเดียวได้ ช่วยให้สามารถตรวจสอบการออกแบบเพลาใหม่ก่อนที่จะย้ายไปสู่ปริมาณการผลิตปกติ

มีกระบวนการรองให้เลือก

เมื่อต้องการวาดภาพแบบดังกล่าว การอบชุบด้วยความร้อน การรักษาพื้นผิว และกระบวนการภายนอกที่เกี่ยวข้องสามารถประสานงานภายในเส้นทางการผลิตได้

การอ้างอิงคำสั่งซื้อซ้ำที่เสถียร

เมื่อยืนยันขนาดและพื้นผิวการทำงานที่สำคัญแล้ว จะสามารถรักษาจุดกระบวนการและการตรวจสอบไว้สำหรับการผลิตครั้งต่อไปได้ ซึ่งช่วยปรับปรุงความสามารถในการทำซ้ำระหว่างชุดงาน
